電磁流量計接線及使用說明

發布時間:2023-11-14 10:56:38 人氣: 1076

電磁流量計的兩線制、三線制、四線制,是指各種輸出為模仿直流電流信號的變送器,其作業原理和布局上的差異,而并非只指變送器的接線方式。

一、先看一下它們的定義。


兩線制


兩線制:兩根線及傳輸電源又稱傳輸信號,也就是傳感器輸出的負載和電源是串聯在一起的,電源是從外部引入的,和負載串聯在一起來驅動負載。


三線制


三線制:三線制傳感器就是電源正端和信號輸出的正端分離,但它們共用一個COM端。


四線制

四線制:電源兩根線,信號兩根線。電源和信號是分開工作的。


二、不同線制的差異

1、兩線制

因為要完成兩線制變送器有必要一起滿意以下條件:

①、V≤Emin-ImaxRLmax

變送器的輸出端電壓V等于規則的*低電源電壓減去電流在負載電阻和傳輸導線電阻上的壓降。

②、I≤Imin

變送器的正常作業電流I有必要小于或等于變送器的輸出電流。

③、P<Imin(Emin-IminRLmax)

變送器的*小耗費功率P不能超過上式,一般<90mW。

式中:Emin=*低電源電壓,對大都外表而言Emin=24(1-5%)=22.8V,5%為24V電源對應的負向改變量;

Imax=20mA;

Imin=4mA;

RLmax=250Ω+傳輸導線電阻。

若是變送器在規劃上滿意了上述的三個條件,就可完成兩線制傳輸。所謂兩線制即電源、負載串聯在一起,有一公共點,而現場變送器與控制室外表之間的信號聯絡及供電僅用兩根電線,這兩根電線既是電源線又是信號線。兩線制變送器因為信號起點電流為4mA.DC,為變送器供給了靜態作業電流,外表電氣零點為4mA.DC,不與機械零點重合,這種“活零點”有利于辨認斷電和斷線等毛病。并且兩線制還便于運用安全柵,利于安全防爆。

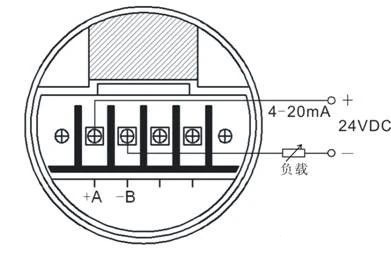

如圖所示,兩線制變送器供電為24V.DC,輸出信號為4-20mA.DC,負載電阻為250Ω,24V電源的負線電位*低,它即是信號公共線,關于智能變送器還可在4-20mA.DC信號上加載HART協議的FSK鍵控信號。


2、三線制

有的儀表廠為了減小變送器的體積和分量、并提高抗攪擾功能、減化接線,而把變送器的供電由220V.AC改為低壓直流供電,如電源從24V.DC電源箱取用,因為低壓供電就為負線共用發明了條件,這樣就有了三線制的變送器商品。

三線制變送器如圖所示,所謂三線制即是電源正端用一根線,信號輸出正端用一根線,電源負端和信號負端共用一根線。其供電大多為24V.DC,輸出信號有4-20mA.DC,負載電阻為250Ω;0-10mA.DC,負載電阻為0-1.5KΩ;有的還有mA和mV信號,但負載電阻或輸入電阻,因輸出電路方式不一樣而數值有所不一樣。

輸入接納外表的是電流信號,如將電阻RL并聯接入時,則接納的即是電壓信號了。

從上面敘說可看出,因為各種變送器的作業原理和布局不一樣,然后呈現了不一樣的商品,也就決定了變送器的兩線制、三線制、四線制接線方式。關于用戶而言,選型時應根據本單位的實際情況,如信號制的一致、防爆需求、接納設備的需求、出資等疑問來歸納思考挑選。

要指出的是三線制和四線制變送器輸出的4-20mA.DC信號,因為其輸出電路原理及布局與兩線制的是不一樣的,因而在運用中其輸出負端能否和24V電源的負線相接?能否共地?這是要注意的,必要時可采納阻隔辦法,如用隔離器、安全柵等,以便和其它外表共電、共地及防止附加攪擾的發生。


3、四線制

因為4-20mA.DC(1-5V.DC)信號制的遍及和運用,在控制系統運用中為了便于銜接,就需求信號制的一致,為此需求一些非電動單元組合的外表,如在線剖析、機械量、電量等外表,能選用輸出為4-20mA.DC信號制,可是因為其變換電路雜亂、功耗大等緣由,難于悉數滿意上述的三個條件,而無法做到兩線制,就只能選用外接電源的方法來做輸出為4-20mA.DC的四線制變送器了。

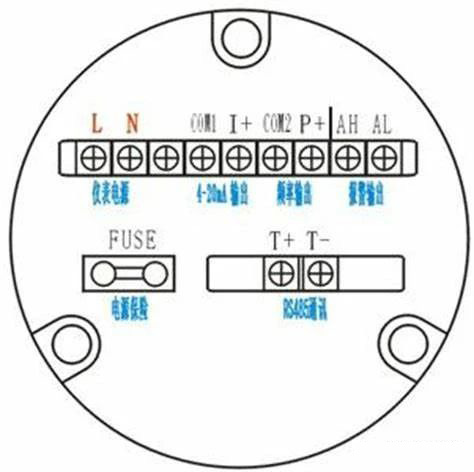

四線制變送器如圖所示,其供電大多為220V.AC,也有供電為24V.DC的。輸出信號有4-20mA.DC,負載電阻為250Ω;0-10mA.DC,負載電阻為0-1.5KΩ;有的還有mA和mV信號,但負載電阻或輸入電阻,因輸出電路方式不一樣而數值有所不一樣。
